Ruszyła produkcja tubingów dla tunelu kolejowego w Łodzi
fot. PKP PLK
Ruszyła produkcja tubingów dla tunelu kolejowego w Łodzi
Ruszyła produkcja tubingów dla tunelu kolejowego w Łodzi
Ruszyła produkcja tubingów dla tunelu kolejowego w Łodzi
Ruszyła produkcja tubingów dla tunelu kolejowego w Łodzi
Ruszyła produkcja tubingów dla tunelu kolejowego w Łodzi
Budowa połączenia Łódź Fabryczna – Łódź Kaliska/ Łódź Żabieniec rozszerzyła się o nowych wykonawców. Koło Mszczonowa ruszyła produkcja 30 tys. elementów obudowy tunelu – tzw. tubingów. W Łodzi trwa budowa komór startowych dla tarczy TBM.

– Budowa tunelu średnicowego to bardzo ważna inwestycja, która umożliwi rozwój nie tylko miasta, lecz także całego regionu. Dzięki węzłowi pod Łodzią powstanie „małe metro” na co dzień umożliwiające sprawną komunikację mieszkańcom miasta. To również istotne przedsięwzięcie w kontekście połączeń dalekobieżnych krajowych i międzynarodowych, które zwiększą potencjał inwestycyjny i turystyczny województwa łódzkiego. Udrożnienie węzła jest możliwe dzięki dofinansowaniu z Funduszy Europejskich, z Programu Infrastruktura i
Środowisko – podkreślił Waldemar Buda, wiceminister funduszy i polityki regionalnej.

– Inwestycja PKP Polskich Linii Kolejowych w Łodzi, to kolejny krok do rozwoju sieci kolejowej w skali regionalnej, krajowej i międzynarodowej. Zwiększamy dostęp do kolei w obszarze aglomeracji oraz poza dużymi miastami, wykorzystując środki z funduszy unijnych oraz budżetu państwa. Inwestycje w nowoczesną, bezpieczna kolej to także inwestycje w rozwój polskiej gospodarki – powiedział Arnold Bresch, członek zarządu PKP Polskich Linii Kolejowych.

Trwa budowa szybów startowych

W Łodzi wykonawca przygotowuje komory startowe, z których ruszą maszyny TBM. Na placu przy ul. Długosza z przywiezionych elementów montowana jest mała tarcza. Prace obejmują również wykop, m.in. wykonanie ścian szczelinowych i przygotowanie komory startowej. W rejonie ul. Stolarskiej i Odolanowskiej wykonane zostały ściany komory dla dużej maszyny TBM. Docelowo komora będzie miała 26,5 m głębokości oraz do 30 m szerokości. W obu lokalizacjach pracuje specjalistyczny sprzęt. Po przygotowaniu komór startowych, złożone tarcze rozpoczną drążenie tuneli. Pierwsze prace planowane są w grudniu br.

Równolegle do działań na budowach, prowadzone są prace projektowe związane z podziemnymi przystankami Łódź Polesie i Łódź Śródmieście. Wykonawca uwzględnia w projekcie dodatkowy, trzeci przystanek Łódź Koziny (robocza nazwa).

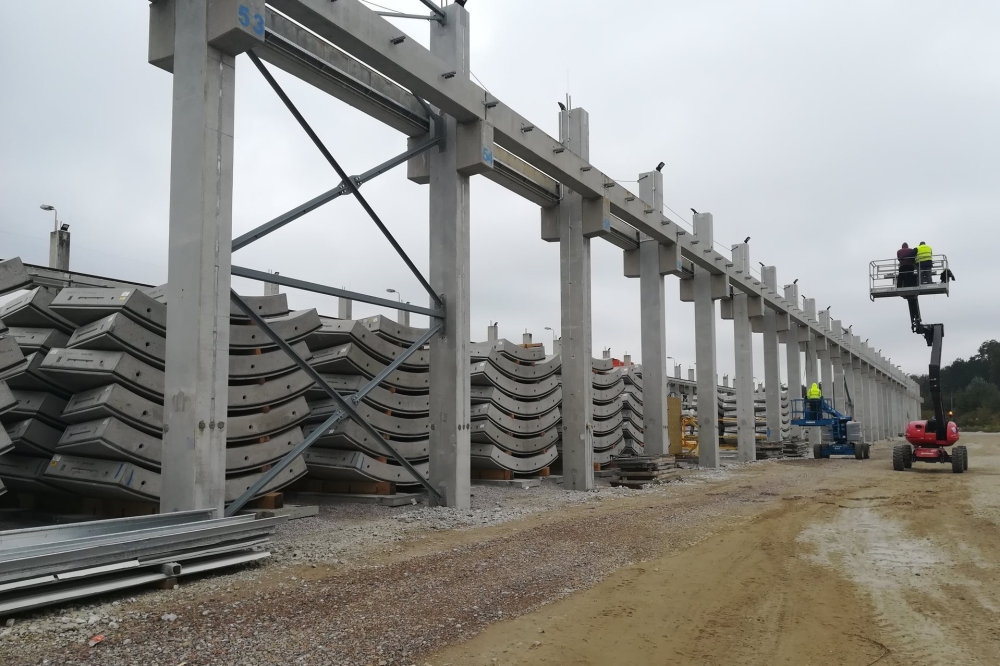

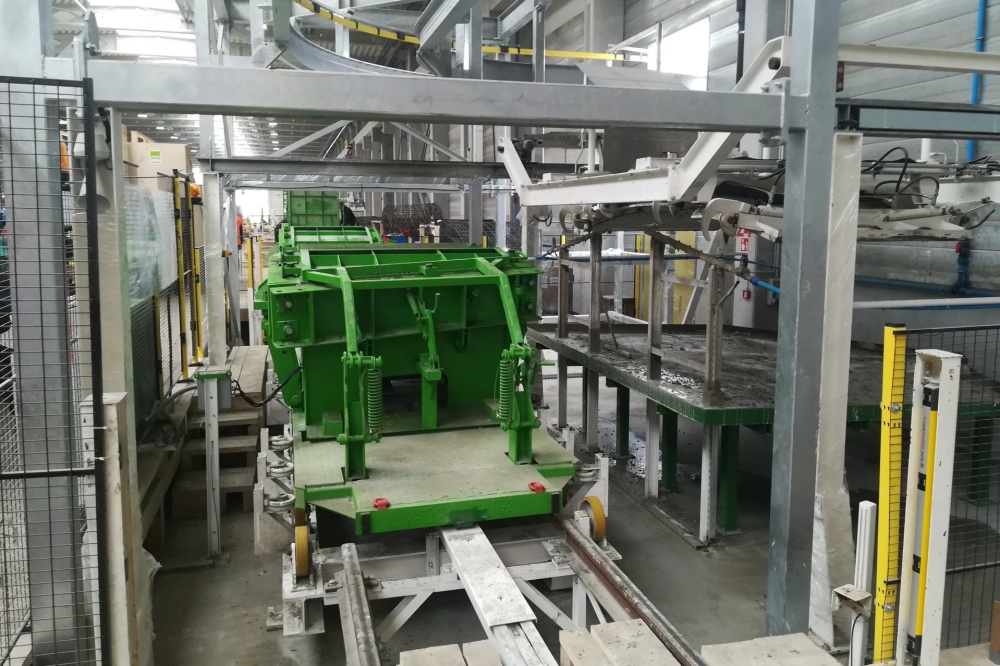

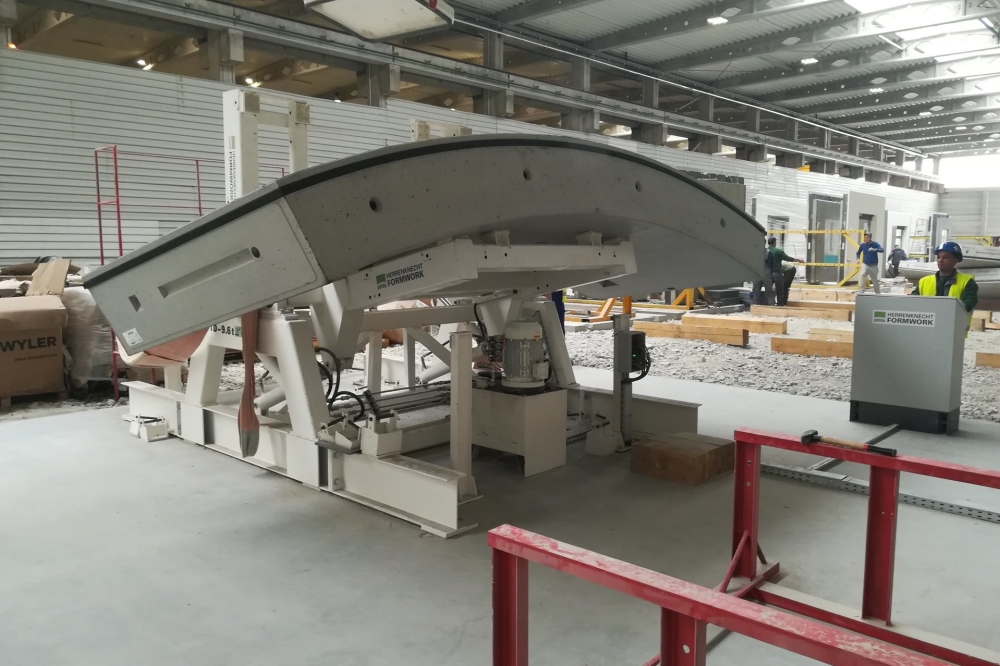

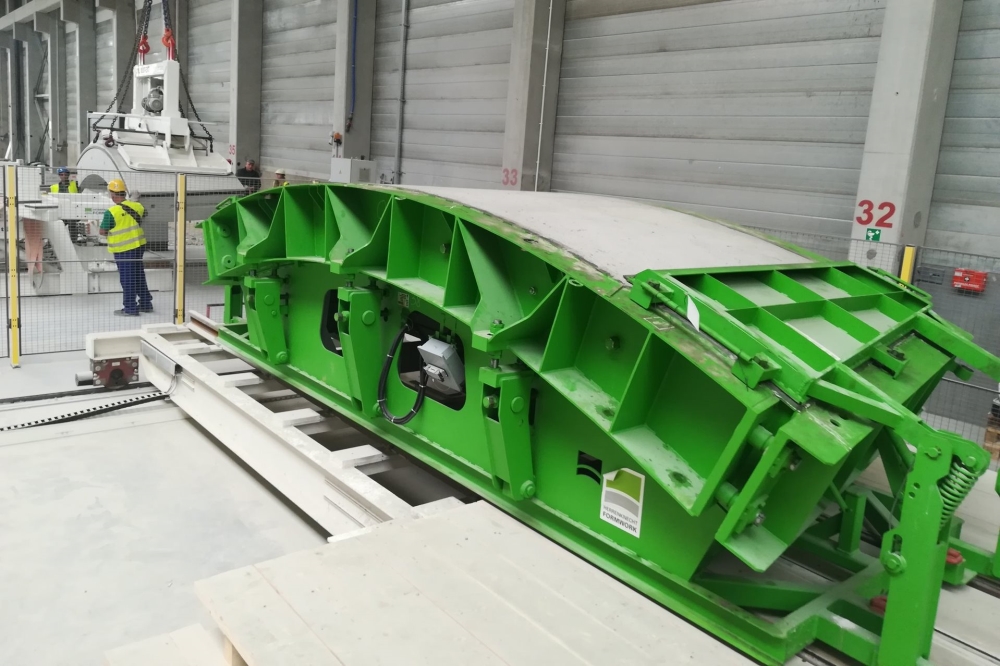

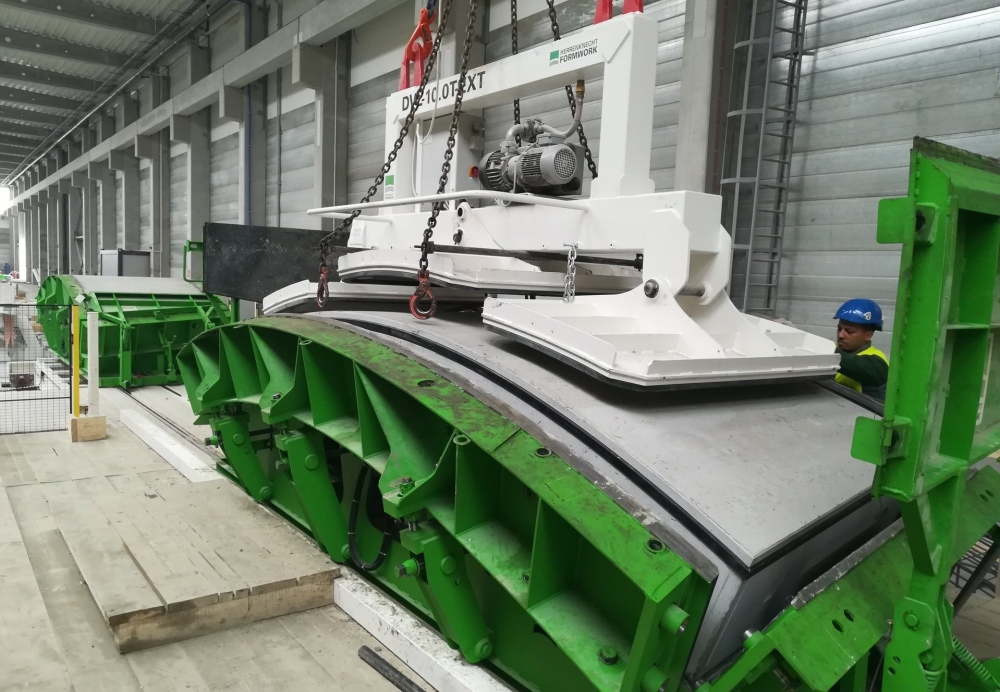

Tubingi z Mszczonowa

Podziemna trasa to odchodzący od Łodzi Fabrycznej dwutorowy tunel o długości 3 km oraz cztery tunele jednotorowe o łącznej długości ok. 4,5 – w stronę Łodzi Kaliskiej i Łodzi Żabieniec. Ściany tuneli będą zbudowane z tubingów. Na dwutorowy tunel wykonawca przeznaczy 13 500 tubingów, tworzących „rurę” o średnicy 12,7 m. Do budowy tuneli jednotorowych wyprodukowane będzie 16 400 tubingów, układających się w pierścienie o średnicy 5 m. Dostawy elementów ścian zaczną się przed rozpoczęciem drążenia i zapewnią stały zapas tubingów na ok. 2 tyg. robót.

W ciągu doby produkowane będzie ponad 100 elementów obudowy tunelu. Dziennie z fabryki do Łodzi dojedzie ok. 50 ciężarówek z tubingami. Producentem tubingów jest firma Pekabex.

Wykorzystywana w budowie łódzkich tuneli technologia TBM polega na jednoczesnym drążeniu tunelu oraz jego obudowie. Tarcza obraca się 3 razy na minutę i rozdrabnia grunt, który jest na bieżąco wydobywany na powierzchnię. Wraz z przesuwaniem się tarczy powstaje wydrążona przestrzeń, w której układane są kolejno pierścienie z tubingów. W ciągu doby może powstać około 10-15 m obudowy tunelu. Konstrukcja TBM zapobiega osiadaniu terenu, osuwaniu się ziemi i drganiom, minimalizuje kolizje z infrastrukturą miejską.

Większa z dwóch maszyn TBM ułoży pierścień z ośmiu tubingów, każdy o masie ok. 10,5 tony. Mniejszy TBM utworzy pierścienie z sześciu segmentów i tzw. klucza (elementu, który domyka pierścień) – masa jednego segmentu to ok. 6 ton, a klucza to ok. 3 tony.

Duża tarcza wywierci dwutorowy tunel od ul. Odolanowskiej do Łodzi Fabrycznej. Mniejsza tarcza rozpocznie drążenie z rejonu ul. Długosza w kierunku ul. Stolarskiej. Następnie maszyna zostanie obrócona i zacznie pracę do stacji Łódź Żabieniec. W kolejnym etapie wydrąży tunel od ul. Włókniarzy do Łodzi Żabieńca i od ul. Włókniarzy do stacji Łódź Kaliska.
